Projecten met RABLE4roofs
Zwakke daken vormen geen obstakel meer voor zonne-energieprojecten. Ontdek innovatieve oplossingen om zonder ingrijpende constructieve aanpassingen zonnedakinstallaties te realiseren. Onze speciaal ontwikkelde PV-onderconstructie biedt een grote overspanning en rust op dakbalken. Dankzij deze uiterst rigide constructie wordt het gewicht automatisch verdeeld over de dakbalken die het kunnen dragen, met minimale belasting op de dakplaten als resultaat. Geniet van verkorte projectduur en bespaar kosten, terwijl de impact op het milieu vermindert.
Producten

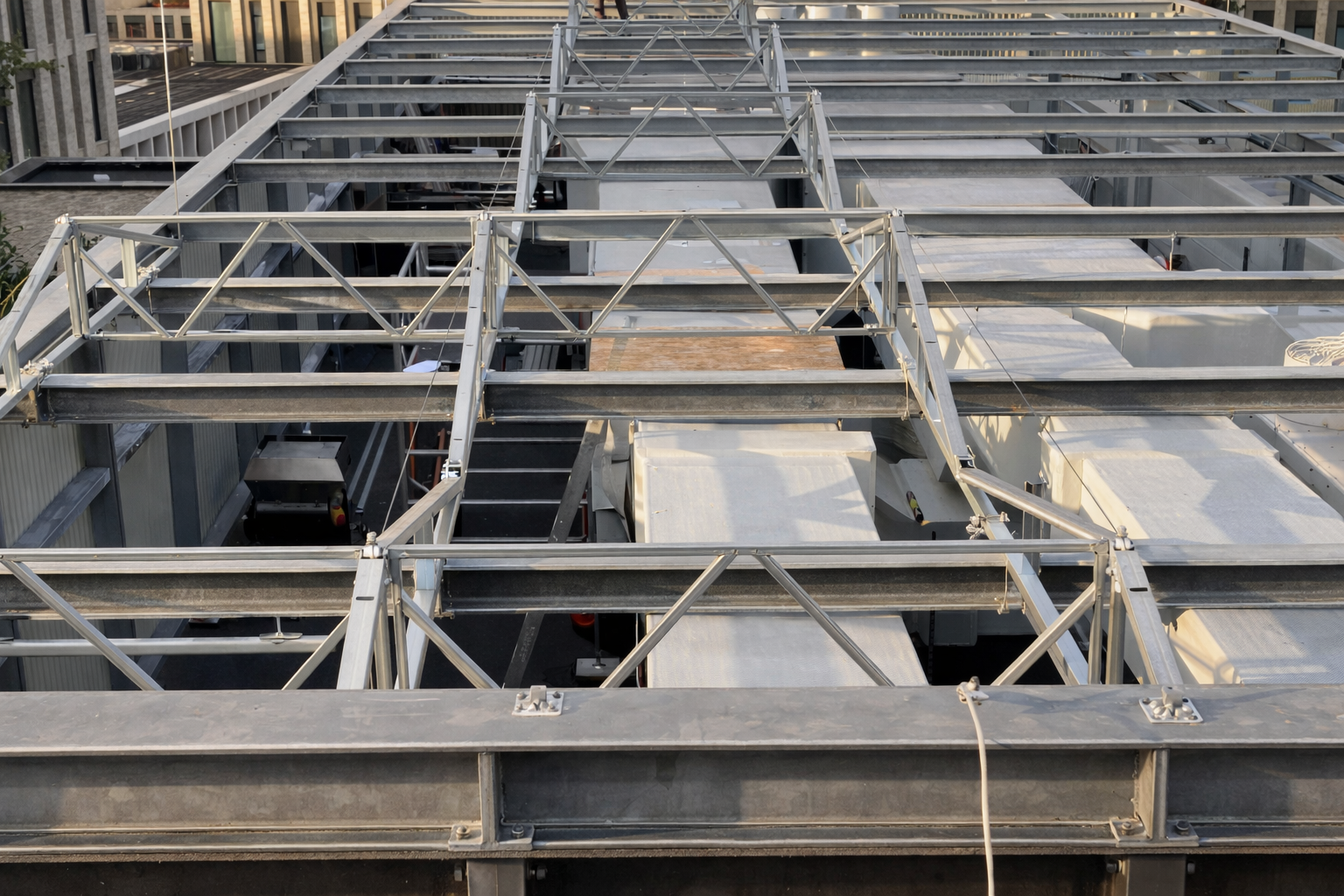

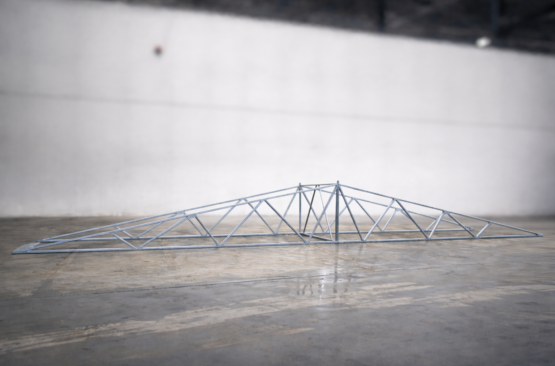

De RABLE-onderconstructie is een technologisch geavanceerd systeem dat is ontworpen op basis van een vakwerk ontwerp. Dit ontwerp omvat zowel een vakwerk in de lengte als in de dwarsrichting, wat resulteert in een stijve en stabiele structuur. Het unieke aspect van dit systeem is de gepatenteerde spankabel die over de lengterichting loopt, waardoor het systeem zelfdragend wordt.
Dankzij deze zelfdragende eigenschap kan de RABLE-onderconstructie een maximale overspanning van 25 meter aan waarbij het systeem steunt op de bestaande dak balken of spanten. Dit zorgt ervoor dat er geen of een zeer beperkte belasting op de dakplaten komt.
De RABLE-onderconstructie is ballastvrij en wordt op het dak gemonteerd met minimale dak-ankerpunten aan de uiteinden van de constructie. In feite kan de RABLE-onderconstructie al een geschikte oplossing bieden voor daken die niet meer dan 7 kg ballast per vierkante meter kunnen dragen, zónder constructieve aanpassingen aan het dak.
RABLE4roofs / Oost West
De RABLE4roofs biedt de mogelijkheid om overspanningen tot wel 10 meter te realiseren op dakkolommen of -balken, daarmee is het systeem geschikt voor (zwakke) platte daken. Daarnaast zorgt het efficiënte uitvouwmechanisme ervoor dat de installatie vlot verloopt, ideaal voor dakonderhoud of verhuizing!
RABLE8 / Oost West
De RABLE8, het revolutionaire systeem dat twee keer zo groot is als de standaard versie. Dankzij dit formaat kan de RABLE8 moeiteloos overspanningen tot wel 25 meter realiseren op dakkolommen of -balken. Met minder looppaden, namelijk één looppad per 8 panelen in plaats van één looppad per 2 panelen, genereert de RABLE8 een hogere opbrengst per vierkante meter. Maximaliseer jouw potentieel met de RABLE8!
RABLE2GO / Oost West
Met de RABLE2go is het eenvoudiger dan ooit om zelf duurzame energie op te wekken. Onze stekkerklare zonnepanelen set is speciaal ontworpen om zonne-energie toegankelijk te maken voor iedereen, zelfs als je niet veel ruimte hebt.
Meer weten? Klik hier!
Een snelle en eenvoudige installatie
Downloads
Gedetaileerde informatie
Projectspecificaties
Project Reginox, Rijssen
RABLE8
19 meter overspanning
5000 panelen
106 dak-ankers
CBM, Haarlem
RABLE4roofs
tot 8 kg/m2 belast
64 panelen
6 dak-ankers
Houthavens, Amsterdam
RABLE4roofs
tot 12 kg/m2 belast
112 panelen
10 dak-ankers
Buijtendijk, Den Helder
RABLE4roofs
tot 12 kg/m2 belast
140 panelen
16 dak-ankers
Project in Alphen
RABLE4roofs
tot 12 kg/m2 belast
196 panelen
10 dak-ankers
Voedselbank, Amsterdam
RABLE4roofs
tot 8 kg/m2 belast
248 Solarge panelen
18 dak-ankers
Binnenkort opgeleverd..
Project in Papendrecht
RABLE4roofs
tot 12,5 kg/m2 belast
108 panelen
6 dak-ankers
Project in Almere
RABLE4roofs
tot 12 kg/m2 belast
462 panelen
16 dak-ankers
FAQ
Wanneer kan het RABLE montagesysteem worden ingezet?
Het RABLE-systeem is geschikt voor alle platte daken. Voor zwakke daken is het een unieke oplossing omdat het een zelfdragend systeem is dat het gewicht gelijkmatig verdeelt over de spanten en/of balken van een dak. Hierdoor worden de dakplaten ontzien van belasting, en kunnen daken met een draagkracht van 7 kg/m2 gebruikt worden voor PV-installaties.
Is RABLE ook geschikt voor (steenwol) isolatie daken?
Wat RABLE uniek maakt is dat het een zelfdragend montagesysteem is. Het systeem draagt zijn eigen gewicht en die van de panelen. Het kan daarom direct worden toegepast op zwakke daken, zonder constructieve renovatie (en investeringen) aan gebouwen met beperkingen in de dakconstructie. Ook ballast is niet nodig. Dat voorkomt veel werk in de aankoop, transport en juist plaatsen van ballast. De inspectie verloopt ook een stuk sneller doordat dit aspect overgeslagen kan worden.
Hoe? De rails steunen alleen af op de steunbalken van het gebouw, en is er (nagenoeg) geen druk op de isolatie op de dakplaten. Met de juiste anker opstelling kan voorkomen worden dat gewicht wordt afgesteunt op de isolatie boven de steunbalken.
Hoe wordt het systeem op het dak bevestigd?
Met dakankers aan het uiteinde van de constructie ter verwerking van uplift. Bij een recentelijk project zijn er 4 ankers over 240 panelen geplaatst. Afhankelijk van de grote van het ''veld'', kunnen er met RABLE tot wel 80% minder dak ankers geplaatst worden in verhouding tot conventionele geankerde systemen.
Werkt het met elk type paneel?
RABLE is geschikt voor alle type zonnepanelen, ongeacht het gewicht of formaat. We maken gebruik van industriestandaard montageklemmen en verder is rekening gehouden met de verschillende dimensies die panelen kunnen hebben.
Zijn er installateurs die RABLE systemen gebruiken ?
Verschillende installateurs door heel Nederland, zowel klein als groot, zijn actief met RABLE. Wil jij ook bekend worden met het RABLE-systeem? Dien je aanvraag om partner te worden in door hier te klikken.
Op zoek naar een installateur die je project met RABLE kan vormgeven? Klik hier om in contact te komen met ons team.
Hoe helpt RABLE mij in de projectvoorbereiding?
RABLE heeft een goede relatie met de dakconstructeurs en kan snel schakelen over de toepassing van een zonne-installatie met RABLE. Met enige uitzonderingen daargelaten, kan RABLE op elk plat dak. We voorzien vervolgens in een legplan en stuk lijst (de zgn. Bill of Material) om de project implementatie snel mogelijk te maken.
Welke certificaten zijn er?
RABLE-systeem beschikt over de vereiste certificaten in verband met corrosie vereisten en NEN 1010. Legplannen worden aangeleverd conform de vereisten van NEN 7250, gebaseerd op onder meer de Eurocodes voor sneeuw- en windbelasting. Tevens hebben we een windtunnel-certificering die je terug kan vinden onder ''downloads'' op onze website.
Is er tijdens de installatie van het systeem te veel gewicht op één plek op het dak?
Voor een korte periode kan je de maximale capaciteit overbelasten. Het uitvouwen van 10 meter aan het RABLE-systeem kost ongeveer 1 minuut.
Veroorzaken de spankabels van RABLE energieverlies?
De staalkabels veroorzaken een beperkte schaduwslag, die resulteert in een opbrengstverlies < 3%. Goed om te weten dat het RABLE om de 4 panelen een looppad heeft (in plaats van om de 2 panelen bij een traditioneel montage systeem). Daarmee wordt het kleine hoeveelheid energieverlies van de staalkabel ruimschoots gecompenseerd.
